Как я сделал лайтбокс для оцифровки плёнки

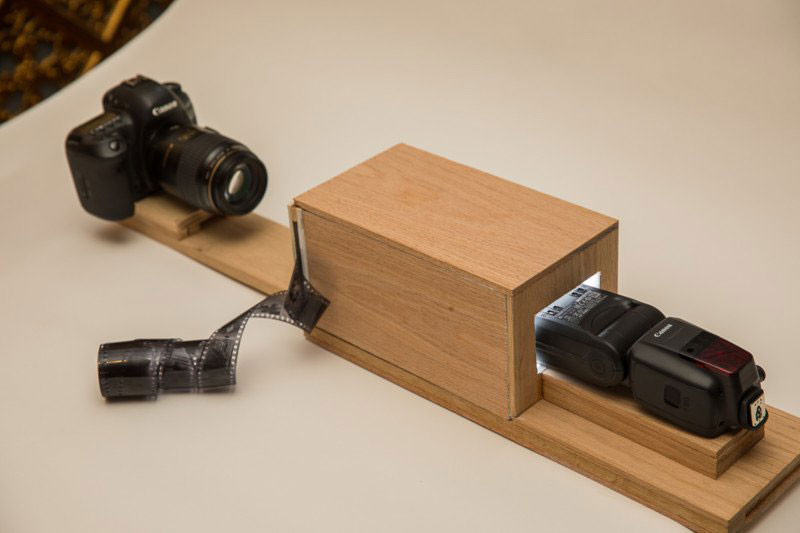

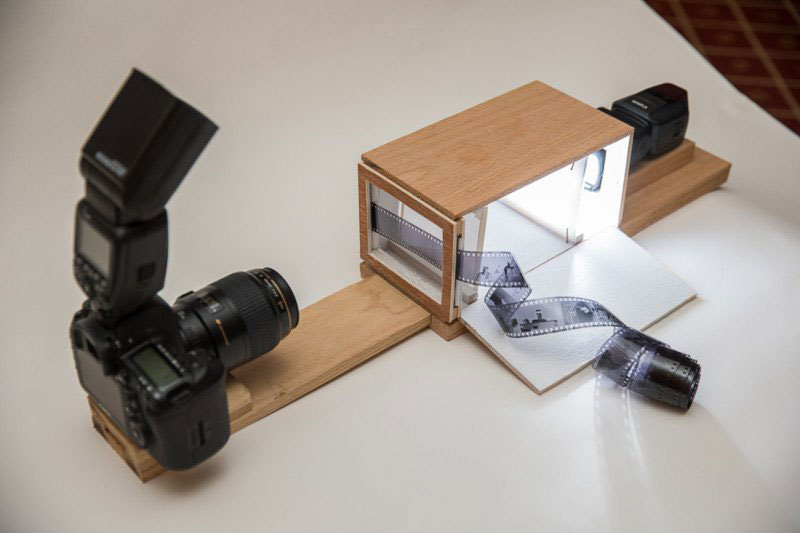

Съемка на пленку и работа с ней – это всегда интересно, а вот утомительное сканирование – не очень… Поэтому я своими руками построил компактный лайтбокс со вспышкой и макрообъективом с соотношением 1:1.

Я делаю это дома, так как не хочу ждать и платить студиям оцифровки. К тому же, у меня нет лупы, поэтому приходилось сканировать каждый кадр из катушки пленки. Это очень трудоемкий процесс, учитывая, что на снимок нужно несколько минут. Если вы проявляете пленку дома, либо студия, с которой вы работаете, возвращает моток целым, можно очень быстро и легко оцифровать всю катушку за 15 минут.

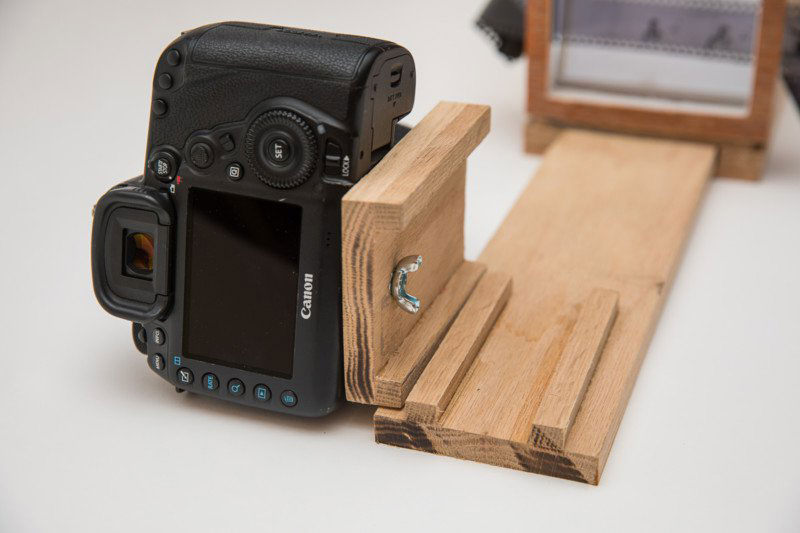

Камера ставится на деревянную основу на небольших санках, чтобы можно было регулировать расстояние в зависимости от того, какую часть кадра нужно отсканировать. Деревянная рельса, на которой стоит камера, также регулируется. Ее можно сильнее вытянуть, чтобы работать с фотопленкой типа 120.

Это – обычный кусок дерева размером 1,27х8,89 см, установленный на рельсе, которая прячется в проем под коробкой.

В идеале санки для камеры должны как-нибудь фиксироваться или иметь болт, так как изменение расстояния для кадрирования производится за счет движения большой рельсы.

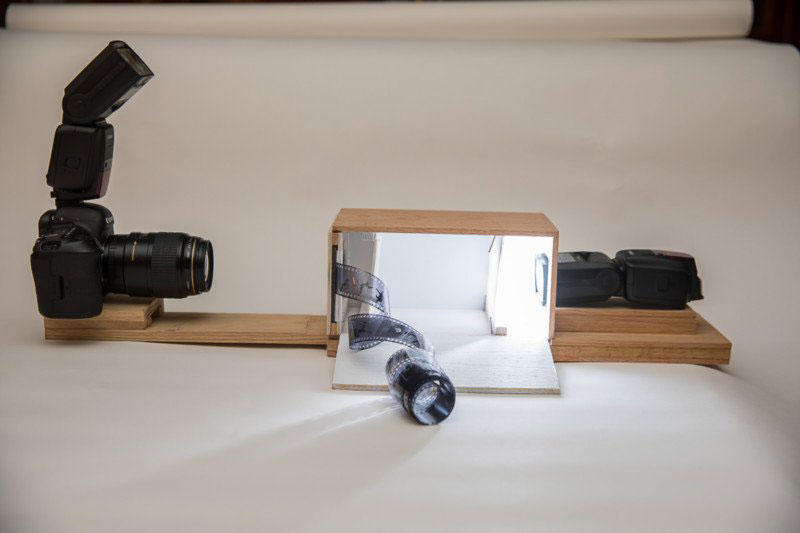

Вспышка, установленная на полную мощность, позволяет мне выбирать диафрагму f/8 с ISO 100. Внутри коробки закреплен лист рассеивающего материала на расстоянии примерно 5 см от вспышки, а второй лист помещен с другой стороны на том же расстоянии от пленки.

В качестве рассеивающего материала я рекомендую полупрозрачный плексиглас без текстуры или узора – съемка с апертурой f/8 означает, что более заметная текстура будет проявляться через тонкие участки пленки.

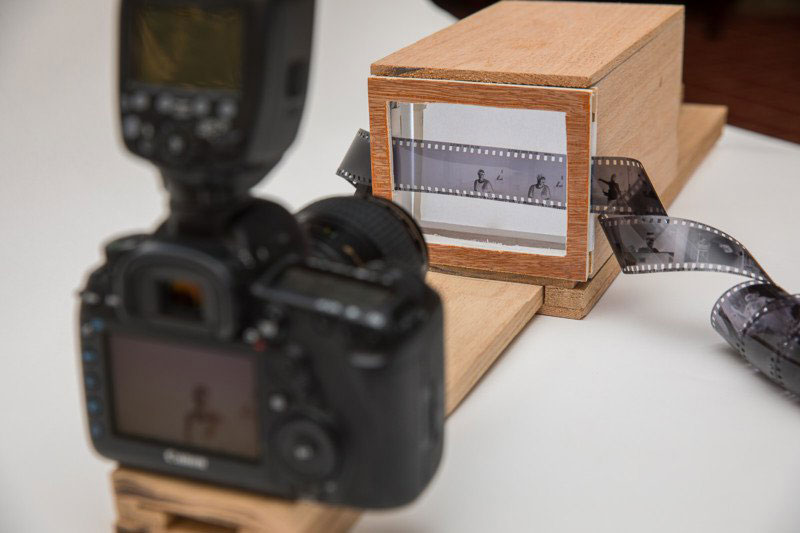

В идеале (а также потому, что я сам проявляю свою пленку и оставляю моток нетронутым) нужно иметь возможность регулировать систему прокрутки пленки, чтобы сохранять ее натянутой и на одном уровне с камерой, а также избегать трения между бумагой и пеной. Можно построить систему с взаимозаменяемой передней рамкой для разных форматов и более простой прокрутки ленты, но на деле регулирование и подгонка в режиме Live View обычно занимает 10-15 секунд.

• Примечание переводчика: все величины в статье были переведены в сантиметры, поэтому их значения имеют такую длинную дробную часть. При работе можете просто округлить сотые, либо пользоваться размерами в дюймах, которые привел автор.

Вот материалы, которые я использовал:

• 2 дощечки из тополя размером 0,635 х 13,97 х 121,92 см (я использовал дуб, но он раскалывается и трескается)
• Дощечка из тополя размером 1,27 х 3,81 х 121,92 см
• Дощечка размером 1,27 х 2,54 х 121,92 см
• Клей для дерева
• Баллончик белой краски
• Диффузный гель или пергаментная бумага
• Вспышка (с беспроводным пультом или кабелем)
• Полнокадровая камера с 100 мм макрообъективом (если у вас кроп-сенсор, посчитайте соответствующий рабочий отрезок)
• Пенопласт (или плотная замша)

Инструменты для работы:

• Циркулярный станок или стусло
• Лобзик/фрезер/ажурная пила, которой можно вырезать отверстия (если у вас нет подобных инструментов, просто нарежьте отдельные края и склейте их по методу рамки для фотографий)
• Зажимы
• Ножницы
• Нож для масла
• Шлифовальный станок или наждачная бумага и тяжелая работа (или аккуратное использование станка)

При резке учитывайте, что ширина лезвия пилы равна примерно 0,3 см и используйте дощечки толщиной 0,635 см, чтобы сделать:

• 1 верхушку основной коробки (25,4 х 13,97 см)
• 2 стороны коробки (23,495 х 11,43 см)
• 2 дна коробки (13,97 х 43,18 см)
• 1 рамку для вспышки (11,43 х 12,7 см с вырезом размером 10,795 х 8,89 см в центре)
• 2 передних рамки (13,97 х 11,43 см с вырезом размером 11,43 х 8,89 см в центре)
• 2 прокладки между передними рамками (1,27 х 13,97 см)
• 4 плоских дощечки, чтобы уложить их под вспышку (16,51 х 6,985 см) – здесь размеры не так важны, можете просто использовать оставшиеся материалы

Используйте доску размером 8,89 х 1,27 см, чтобы получить:

• Санки для камеры (8,89 х 11,43 см) с просверленным отверстием для винта на расстоянии 2,54 см от края
• Основную рельсу (8,89 х 78,74 см) – сотрите наждачной примерно 0,3175 см с верхней части и боков 45,72-сантиметрового участка для более легкого скольжения

Используйте дощечку 3,81 х 1,27 см для:

• 2-х разделительных рельс, которые будут расположены на внешних гранях между дощечками для дна коробки (2,54 х 43,18 см)
• 2-х рельс для санок (1,27 х 11,43 см)
• 2-х рельс для основной рейки (0,9525 х 11,43 см)
• 4-х внутренних планки для закрепления рассеивающего материала (1,27 х 1,27 х 12,065 см)

Порядок действий:

1. Вырежьте все кусочки и зашлифуйте края.
2. Положите рейки размером 1,27 х 43,18 на внешние грани между досками для дна. Склейте и сожмите их.
3. Сложите дощечки для подставки вспышки. Склейте их, затем положите отдельно от основы.
4. Возьмите лобзик или фрезер, чтобы выпилить проемы в центре 3 рамок.
5. Сложите вместе верх, стороны и рамки основной коробки, затем пометьте (с внутренней стороны), где они лучше подходят. Поставьте отметку в месте, где будет примыкать подставка для вспышки
6. Расположите и склейте планки размером 1,27 х 1,27 х 12,065 внутри коробки, отцентрировав их горизонтально и отодвинув примерно на 5,08 см от краев, в верхней и нижней внутренней части коробки. Слегка придавите, но не прижимайте их, так как мы еще будем красить.
7. Разожмите основную доску.
8. При помощи изоленты и бумаги покройте участки основы, которые будут снаружи коробки.
9. Пользуясь баллончиком, закрасьте внутренности коробки, включая: верх, стороны, низ, внутренности рамки для вспышки и передней рамки, а также внутренние планки.
10. Прилепите 8,89 см замши или пенопласта вдоль 11,43-сантиметровых краев передних рамок, оставив 1,27 см вверху и снизу, чтобы получить бутерброд из замши/пенопласта внутри деревянной рамки.
11. Приложите две 1,27 х 13,97 см прокладки между верхней и нижней частью ваших рамок, затем склейте их. Аккуратно зажмите верх и низ, так как краска еще может не высохнуть.
12. Склейте основу для вспышки и зажмите ее.
13. Плюньте три раза и избегайте зрительного контакта со своим проектом, ведь 13 – невезучее число.
14. Приклейте рамку вспышки к основе.
15. Прикрепите рассеивающий материал к планкам внутри коробки. Возможно, будет проще прицепить его к внешней стороне планок, чтобы материал немного выступал. Тогда он будет лучше стоять. В альтернативном варианте, хорошо приклейте его.
16. Склейте верх, стороны и рамки, после чего убедитесь, что все сделано ровно.
17. Отшлифуйте основную рейку, чтобы она могла легко входить в слот под основанием.
18. Приклейте 1,27 х 1,27-сантиметровые рельсы к основе санок для камеры.
19. Приклейте 1,27 х 0,9525-сантиметровые рельсы, чтобы камера могла легко скользить вперед и назад.
20. Просверлите отверстие для болта.
21. Снимите все зажимы!

Мне понадобилось примерно два дня на разработку и постройку, но общее время сборки равно нескольким часам. У меня было три мотка проявленной пленки, которую нужно было отсканировать и, когда я доделал коробку, то выполнил всю работу по сканированию за 45 минут и это было НЕВЕРОЯТНО. Мое изобретение сильно ускорило процесс и позволяет мне намного быстрее наслаждаться фотографиями без скучной рутины.

Надеюсь, если вы работаете с пленкой и вас огорчает медлительность процесса сканирования, это вам тоже поможет!

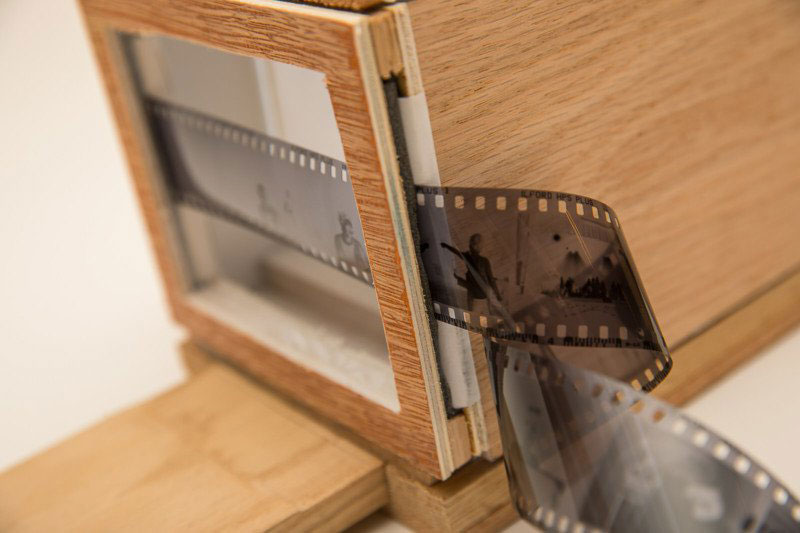

Таким образом, оцифровка поставлена на поток. Пленка удерживается благодаря трению – впереди находится пленка с прокладкой из пенопласта с одной стороны и белой бумагой с другой (пенопласт с обеих сторон бутерброда слишком плотно держал бы пленку). Сейчас полоса пленки немного искривляется, но при съемке с диафрагмой f/8 и фокусировке на центре я не заметил особого размытия вокруг краев.

Вот несколько отсканированных фотографий:

Снято на Voigtlander Vitomatic II. Пленка (вероятно) - Tri-X 400

Canon Elan, скорее всего 24-70 мм и пленкой Ilford HP5+ 400

 Canon Elan, скорее всего 24-70 мм и пленкой Ilford HP5+ 400
